Los diagramas de flujo son herramientas visuales que representan procesos o algoritmos mediante símbolos estandarizados. Cada figura tiene un significado específico que facilita la comprensión del flujo de trabajo. Conocer estos símbolos es fundamental para crear diagramas claros y efectivos.
En este artículo, exploraremos las imágenes y figuras más comunes en los diagramas de flujo, explicando su uso y contexto. Desde símbolos básicos como inicio y fin hasta figuras avanzadas como bases de datos y procesos predefinidos, cubriremos todo lo necesario para que puedas interpretar y diseñar diagramas con confianza.

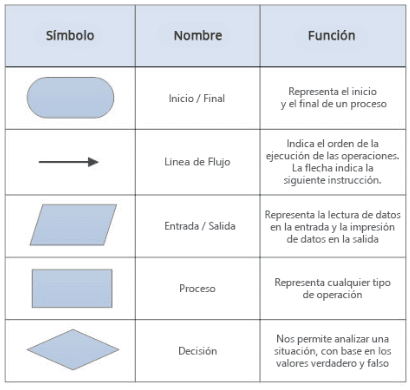

Símbolos principales y su significado
Símbolos de inicio y fin
El símbolo de inicio y fin se representa con un rectángulo de esquinas redondeadas, también conocido como óvalo o terminador. Es el punto de entrada y salida del proceso. Normalmente contiene las palabras "Inicio" o "Fin". Este símbolo es obligatorio en todo diagrama de flujo, ya que marca los límites del proceso representado.
Símbolo de acción o proceso
Representado por un rectángulo, este símbolo indica una acción o un conjunto de acciones que transforman entradas en salidas. Puede ser un paso simple o un subproceso completo. Es el símbolo más utilizado en diagramas de flujo y suele describir operaciones como cálculos, asignaciones o modificaciones de datos.
Símbolo de decisión
Con forma de rombo, este símbolo representa un punto donde se toma una decisión que bifurca el flujo. Generalmente incluye una pregunta cuya respuesta determina el camino a seguir (sí/no o verdadero/falso). Es clave para modelar procesos condicionales.
Símbolo de entrada/salida
Con forma de paralelogramo, indica la lectura de datos desde un dispositivo externo (entrada) o la escritura de resultados (salida). Por ejemplo, leer un archivo o mostrar un mensaje en pantalla.
Símbolo de datos almacenados
Representado por un cilindro, simboliza el almacenamiento de datos en un medio persistente, como un disco duro o una base de datos. Se usa para indicar que la información se guarda o se recupera de un repositorio.
Símbolo de proceso predefinido
Con forma de rectángulo con barras laterales, indica un subproceso definido en otra parte del diagrama o en un documento aparte. Es útil para simplificar diagramas complejos al dividirlos en módulos.
Símbolo de conector
Es un círculo pequeño que enlaza diferentes partes del diagrama cuando no es posible dibujar líneas de flujo continuas. Se usa para evitar cruces o saltos de página, y dentro del círculo se coloca una letra o número que empareja los conectores correspondientes.
Símbolo de conector fuera de página
Similar al conector, pero en forma de pentágono, se utiliza para indicar que el flujo continúa en otra página. Es común en diagramas de flujo extensos que abarcan varias hojas.
Símbolos especializados
Símbolo de preparación
Con forma de hexágono, representa una operación de configuración o inicialización previa al proceso principal. Por ejemplo, establecer valores iniciales o preparar recursos.
Símbolo de retardo
Un rectángulo alargado con una curva en un extremo indica un retraso o espera en el proceso. Se usa en procesos donde hay tiempos de espera programados o no controlados.
Símbolo de operación manual
Con forma de trapecio, representa una operación que requiere intervención humana, como ingresar datos manualmente o realizar una acción física.
Símbolo de entrada manual
Similar al anterior, pero específico para la introducción de datos por parte del usuario. Se representa con un rectángulo inclinado hacia arriba en el lado izquierdo.
Símbolo de visualización
Con forma de rectángulo con una base curva, indica la presentación de información en un dispositivo de salida como una pantalla. No debe confundirse con el símbolo de entrada/salida, que es más genérico.
Consejos para usar símbolos correctamente
Estandarización: Utiliza siempre los símbolos estándar definidos por ANSI o ISO para garantizar que cualquier persona pueda entender tu diagrama.
Claridad: Etiqueta cada símbolo con texto descriptivo breve, evitando ambigüedades.
Consistencia: Mantén el mismo estilo y tamaño de símbolos a lo largo del diagrama.
Flujo: Las líneas de flujo deben ser rectas y, preferiblemente, evitar cruces. Usa conectores si es necesario.
Recuerda: un diagrama de flujo bien diseñado comunica el proceso de manera clara y eficiente. Invertir tiempo en la selección y disposición de los símbolos mejora la comprensión y reduce errores en la interpretación.
Conclusión
Los símbolos de diagrama de flujo son el lenguaje universal para representar procesos. Dominar su significado permite crear diagramas precisos y fáciles de leer. Ya sea que estés documentando un proceso empresarial, diseñando un algoritmo o planificando un flujo de trabajo, conocer estas figuras te dará las herramientas para comunicar ideas de manera visual y efectiva.
Practica identificando estos símbolos en diagramas existentes y creando los tuyos propios. Con el tiempo, desarrollarás la capacidad de elegir el símbolo adecuado para cada situación, optimizando la claridad y utilidad de tus diagramas de flujo.
